Ga．ガスエゼクター（GAS EJECTORS）

ガスエゼクターはほとんど単段で使用されていますが、特別な場合２段､３段､直結型で使用することもあり、到達真空は

単段式では10.6kPaA(80Torr)、２段式では2kPaA(15Torr)ぐらいです。
構造、形状共スチームエゼクターと同様で、駆動流体に主として空気を使用しますので蒸気の場合に比べてコンデンサーが

不用となりますのでコスト、スペースが小さくなりますが、多段式となるとあまり吸入量が大きい場合は最終投が桁違いに

大きくなるため不経済となり、また消音器を取付けるにしましても大気への放出音も大きくなります。
この機器は一般にあまり使用されず、蒸気源がなく圧縮空気が豊富な工場で、単段式で使用されす。
特殊な用途として、水環（水封式）真空ポンプ等の真空側に設置して、大気圧の空気を駆動源として到達真空を1.33kPaA

(10Torr)程度まで上げるのに利用されたりします。

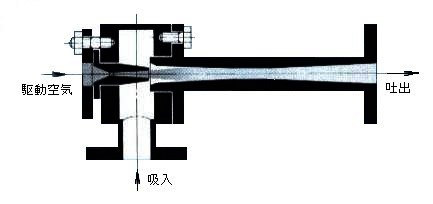

  ガスエゼクターの構造
