Ge.ガスゼットフイーダー(GAS JET FEEDERS) |
|
ガスゼットフイーダーは圧縮ガス(通常は空気、圧力は0.2〜0.4MPaG)をノズルより噴射膨脹させ、それにより生ずる負圧 (若干の真空)で粉体(or粒体)を吸込ませ空気と共に輸送します。
容量もあまり大容量のものは無理で10〜20m3/hが限度のようです。 (下図・1)と貯槽から吸入管を挿入して吸い上げる吸込型(下図・2)があり、前者と比べて後者の方が駆動空気量は多くなり ます。 為に、吸入管、挿入管等に特別の工夫を要します。 点から炭素鋼材またはステンレス材の表面に硬質化処理を施すのが普通です。
|
|

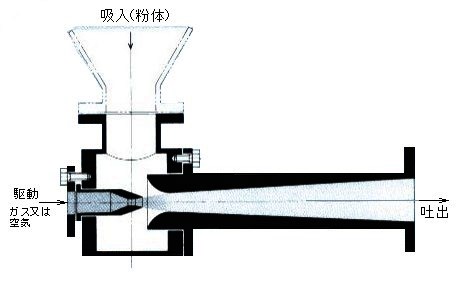

<図・1>

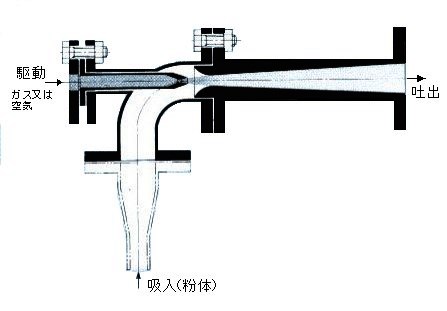

ガス(空気)ゼットフイーダー(押込型)の構造 <図・2> ガス(空気)ゼットフイーダー(吸込型)の構造 |
|
|
|
|
|
