水／スチームエゼクターユニット ［HYDRO-STEAM EJECTOR UNITS］

水／スチームエゼクターユニットは、下図から明らかなように水エゼクターとスチームエゼクターとの組合わせで

水エゼクターは２段式のスチームエゼクターに相当します。
使用される真空度は採用する段数によりますが、１投式(S.E.x１+W.E.)では 1.07kPaA(8Torr)、３段式(S.E.x３+W.E.)

では 0.05kPaA(0.4Torr)です。
この形式の利点は、装置全体がコンパクトであり設置が容易で、大気脚の必要がなく、配管、接続部等も少なく

ポンプを除いて運動部分もなく、構造簡単、操作、点検、保守が容易、また、連続間欠運転共に容易なことです。

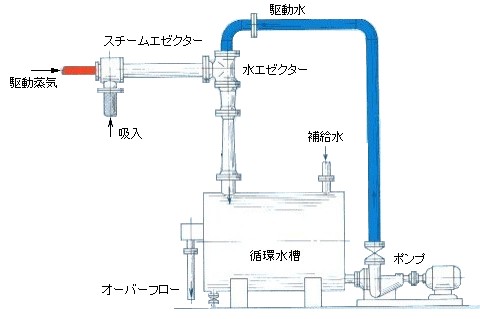

<水／スチームエゼクターユニットの装置例>
