Wd・水ゼットエダクター(WATER JET EDUCTORS)

水ゼットエダクターは駆動水の運動エネルギーで他の液を吸入するもので、液の撹拝、混合輸送、吸い上げ、及びまれに粉体、

スラリー状の液体の輸送にも使用されます。
摩耗や腐食が懸念される個所では、耐摩、耐食材料にて製作しています。
構造は下図・1に示すように先細ノズル、ディフューザー、吸入室より成ります。
作動原理は駆動水の圧力エネルギーが先細ノズルによって速度エネルギーに変換され、高速度の噴射は吸入液を同伴し

両液の混合輸送は駆動水から吸入液ヘエネルギーを移すことによって行われます。混合液の速度は背圧に抗して吐出する

のに十分です。
またこの機器は吸入楊程が負(すなわち吸い上げる場合)の時でも正(押込みの場合)の時でも使用されています。
具体的な使用例としましては下図・2に示す様に水槽およびピットの排水や泥の除去、真空下の凝縮水の除去、汚水、濁水の

除去、船舶の排水、その他、混合用の目的としてアルカリや酸の希釈用等があります。
液々撹拝を主目的とする場合は、ミキシングエダクターと言われ槽内設置型(タンクタイプ)と管路設置型(パイプラインタイプ)と

があります。

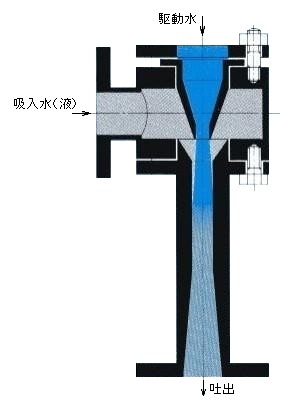

  <図・1> 水ゼットエダクターの構造

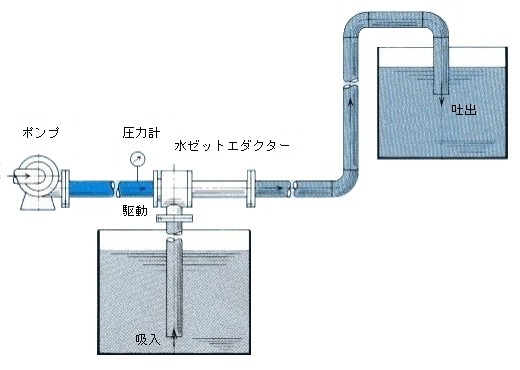

  <図・2> 水ゼットエダクターの使用例
