We．水ゼットソリッドエダクター(スラッジ､サンドエダクター) 〔WATER JET SOLIDS EDUCTORS）

このエダクターの使用個所は､スチームゼットスラリーエゼクターと同じで液中にスラッジ､泥､砂等が混じっている液を排除

するのに使用されます。
駆動流体として水を使用しますから蒸気源のない所では、このエダクターがよく使用されます。
またスチームゼットスラリーエゼクターのように吐出部における温度上昇はありません。
構造は水ゼットエダクターと同じで、材質もご指示によりあらゆる工業材料で製作します。

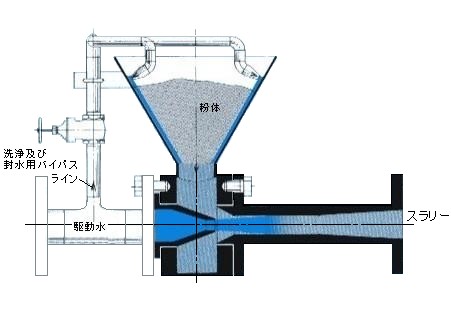

なお､特別な使用法としまして下図に示すように､このエダクターにホッバーを取り付けて､このホッパー内で粉体を駆動水の

一部と混ぜてスラリー状態にしてエダクターに吸入させ輸送することもあります。更に､タンク又はピットから泥、砂などの

排出のため､駆動水の一部で撹拝し､泥、砂を舞い上がらせて排除するエダクター(サンドエダクター)も利用されます。

  <水ゼットソリッドエダクターの構造>
